엣지(edge) 검출은 객체의 경계를 찾는 방법으로 객체 판별 전처리 과정으로 사용한다. 본 글은 대표적인 엣지(이하 경계) 검출에 필요한 수학적 배경과 알고리즘에 대해 설명한다.
미분과 변화량
경계 검출의 핵심은 변화를 찾는 것이다. 객체와 배경은 밝기 차이가 있을 것이라고 가정한다. 밝기 변화가 일정 수준을 넘어가면 경계로 예측한다. 이미지가 복잡하면 잘못 검출될 가능성도 있지만 합리적인 아이디어라고 볼 수 있다.
그렇다면 변화를 정의해야 한다. 수학에서 변화율은 미분으로 정의한다. 연속 함수 $f(x)$에 대해 미분은 아래와 같다.
$$f'(x) = \cfrac{df}{dx}=\lim_{\bigtriangleup x \to 0}\cfrac{f(x+\bigtriangleup x)-f(x)}{\bigtriangleup x}$$

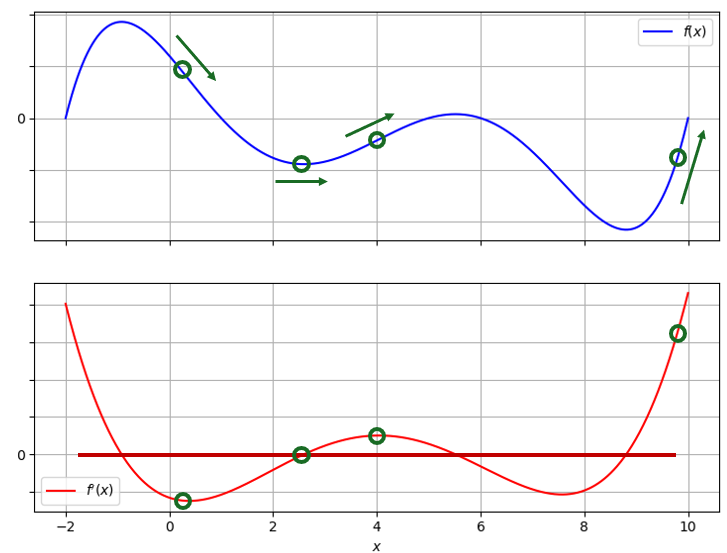

$\bigtriangleup x$는 변화량이다. 미분값은 변화량이 0에 가까워질 때 함수 값의 차이를 뜻한다. 쉽게 말해, 특정 시점에서 함수 값의 변화로 볼 수 있다. 위 파란 그래프는 함수 $f(x)$, 아래 빨간 그래프는 $f(x)$를 미분한 $f'(x)$다. 변화가 멈춘 순간에 미분값은 0이 된다. 급격한 변화가 발생하면 미분값이 0에서 멀어진다.
이산 함수 미분
위에서 살펴본 미분법은 함수가 연속적일 때 적용가능하다. 이미지는 독립된 픽셀로 이루어져 있다. 따라서 이산 값에 대한 미분을 다시 정의한다.
$$f'(x) = \cfrac{df}{dx}\approx \cfrac{f(x+\bigtriangleup h)-f(x)}{\bigtriangleup h}$$
여기서 변화량 $\bigtriangleup h$는 픽셀 간의 거리를 뜻한다.
그리고 이미지는 2차원 좌표 $(x,y)$를 가진다. 따라서, x 방향과 y 방향에 대한 미분을 모두 정의해야 한다.
$$f'_x(x,y) = \cfrac{df}{dx}\approx \cfrac{f(x+\bigtriangleup h,y)-f(x,y)}{\bigtriangleup h}$$
$$f'_y(x,y) = \cfrac{df}{dy}\approx \cfrac{f(x,y+\bigtriangleup h)-f(x,y)}{\bigtriangleup h}$$

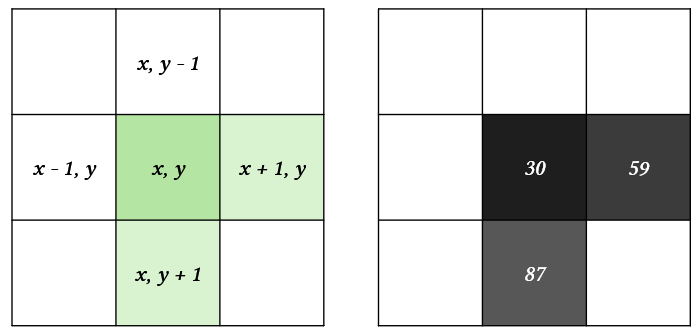

이를 시각화해보면 이해가 쉽다. 인접한 픽셀과의 차를 구하는 식이다.
$$f'_x\approx \cfrac{f(x+1,y)-f(x,y)}{1}=59 - 30$$
$$f'_y\approx \cfrac{f(x,y+1)-f(x,y)}{1}=87 - 30$$
중앙 차분
중앙 차분은 인접한 두 픽셀의 미분 값을 구하는 방식이다.
$$f'_x\approx \cfrac{f(x+1,y)-f(x-1,y)}{2}$$
$$f'_y\approx \cfrac{f(x,y+1)-f(x,y-1)}{2}$$
정의대로라면 픽셀 간 거리인 $h$가 2이므로, 2로 나누어야 한다. 하지만 우리가 필요한 건 상대적인 크기다. 물체와 배경의 밝기가 상대적으로 얼마나 다른가이다. 따라서 2로 나누는 과정을 생략하고 약식으로 계산한다.
$$f'_x\approx f(x+1,y)-f(x-1,y)=59-17$$
$$f'_y\approx f(x,y+1)-f(x,y-1)=87-40$$
거창한 내용 같지만 결국은 인접한 두 픽셀의 차를 구하는 식이 된다.
행렬 연산

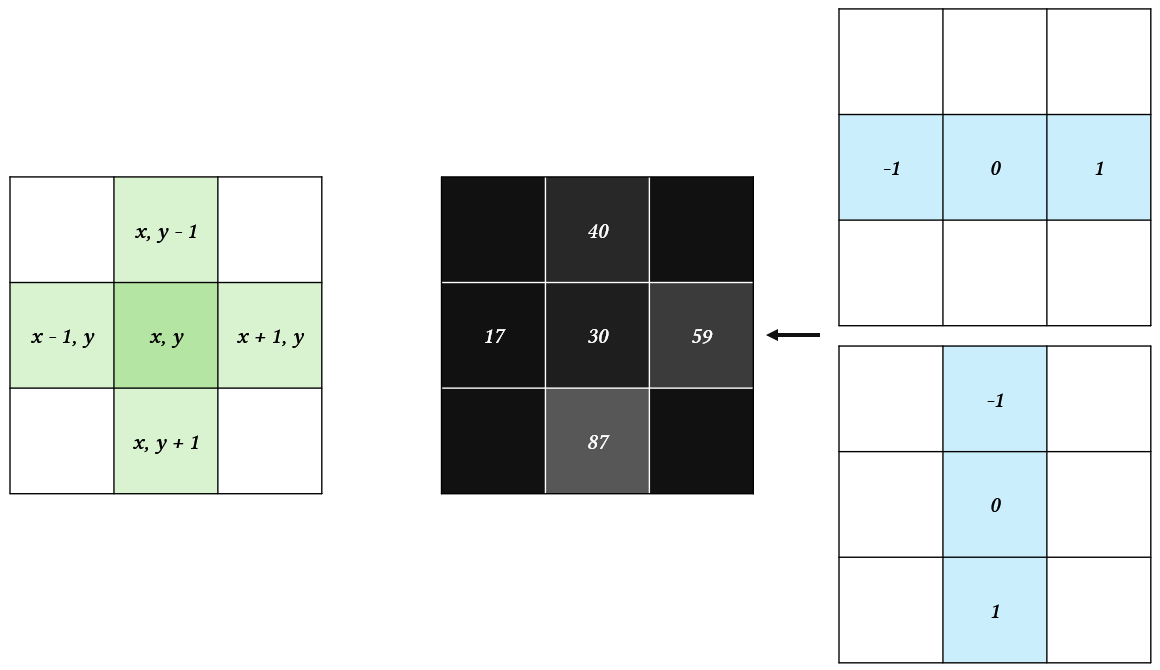

변환 행렬에서도 언급했듯 행렬 연산을 이용해 효율적으로 연산할 수 있다. x 방향 미분 식을 다시 살펴보자.
$$f'_x\approx f(x+1,y)\cdot 1 + f(x,y)\cdot 0 - f(x-1,y)\cdot 1$$
$$f'_x\approx\begin{bmatrix} f(x-1,y) & f(x,y) & f(x+1,y) \end{bmatrix}\begin{bmatrix}-1 \\ 0\\ 1 \end{bmatrix}$$
y 방향도 같은 방법으로 행렬을 만들 수 있다.
정리하면, $f(x,y)$와 인접한 픽셀의 변화량을 통해 현재 위치가 경계인지 판별할 수 있다. 이때 효율적인 연산을 위해 행렬을 이용한다.
Gradient
미분은 gradient를 설명하기 위한 빌드업이었다. Gradient란 x 방향과 y 방향의 미분값을 나타내는 벡터이다.
$$\bigtriangledown f=\begin{bmatrix} f_x \\ f_y \end{bmatrix}=f_x i + f_y j$$
$i,j$는 각 방향에 대한 단위 벡터를 뜻한다. 벡터의 크기는 $||\bigtriangledown f||$, 벡터의 방향은 $\theta$로 표현한다.
$$||\bigtriangledown f||=\sqrt{f_x^2+f_y^2}$$
$$\theta =tan^{-1}(\cfrac{f_y}{f_x})$$

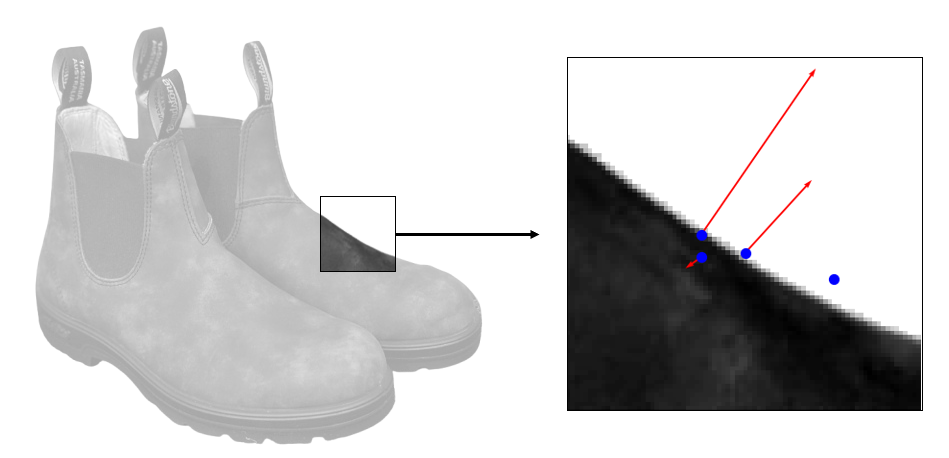

이미지 일부를 확대한 뒤 2차원 공간에 gradient 벡터를 나타냈다. 경계로 판단되는 부분은 벡터의 크기가 매우 크다. 벡터의 방향은 변화가 발생하는 방향을 나타낸다. 다시 말해, 벡터에 수직인 방향이 경계라고 볼 수 있다. 확실히 경계가 아니라고 판단되는 곳은 크기와 방향 모두 0을 가진다.
다양한 마스크
앞서 행렬 연산을 이용한다고 했다. 이 행렬을 마스크(mask), 필터(filter) 또는 커널(kernel) 등으로 부른다. 본 글에서는 "마스크"로 통일하겠다. 앞서 [-1 0 +1] 형태의 단순한 마스크를 소개했다. 그 외에 더 정교한 경계 검출을 위해 여러 마스크가 개발되었다.
Sobel

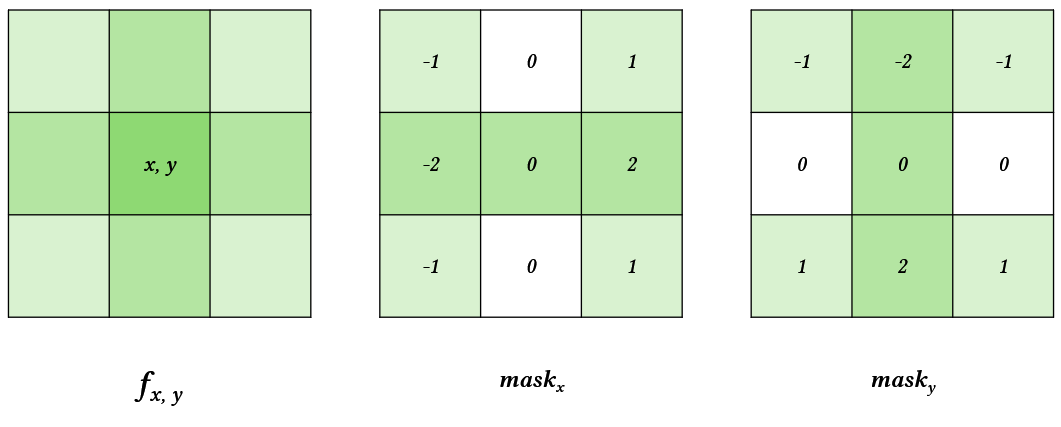

Sobel 마스크는 가장 대표적인 마스크다. 인접한 두 픽셀뿐만 아니라 근접한 픽셀까지 고려한다.

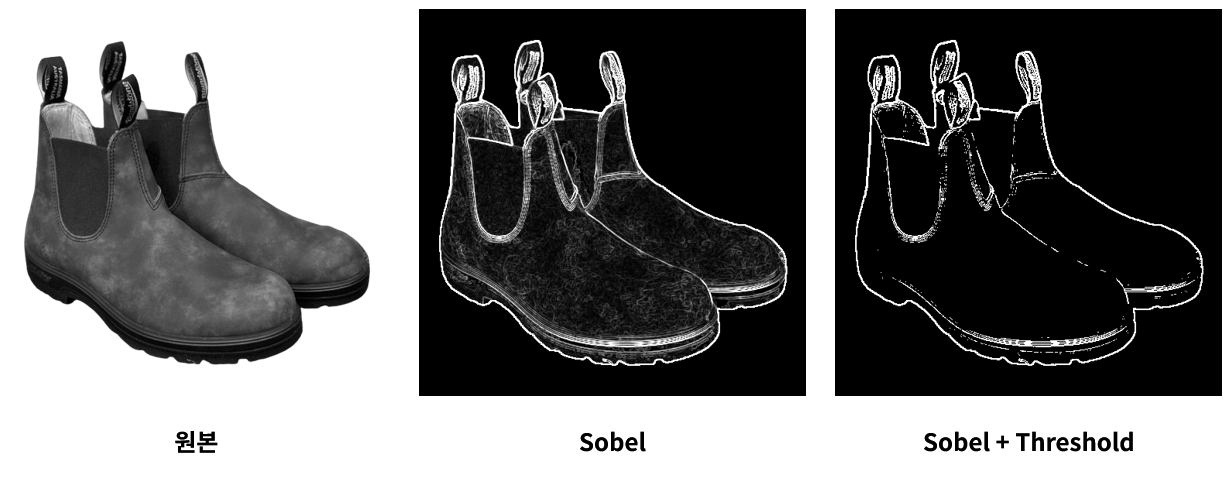

앞서 벡터의 크기를 통해 경계가 맞는지 확인한다고 했다. 하지만 의미없는 노이즈도 섞여 있을 수 있다. 따라서 벡터가 특정 범위를 넘어서면 경계로 판별한다. 이때 기준이 되는 값을 threshold 또는 임계값이라고 한다. threshold는 상황에 맞게 직접 설정해주어야 한다.
Mat dx, dy;
Sobel(img, dx, CV_32FC1, 1, 0);
Sobel(img, dy, CV_32FC1, 0, 1);
Mat mag_float, mag;
magnitude(dx, dy, mag_float);
mag_float.convertTo(mag, CV_8UC1);
int threshold = 150;
Mat edge = mag > threshold;
imshow("edge", edge);Scharr

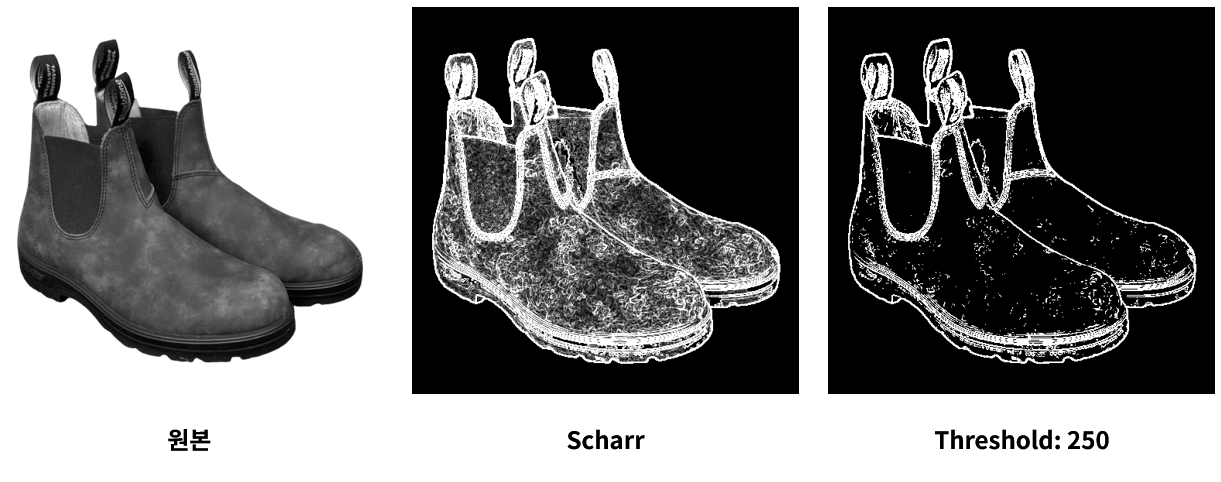

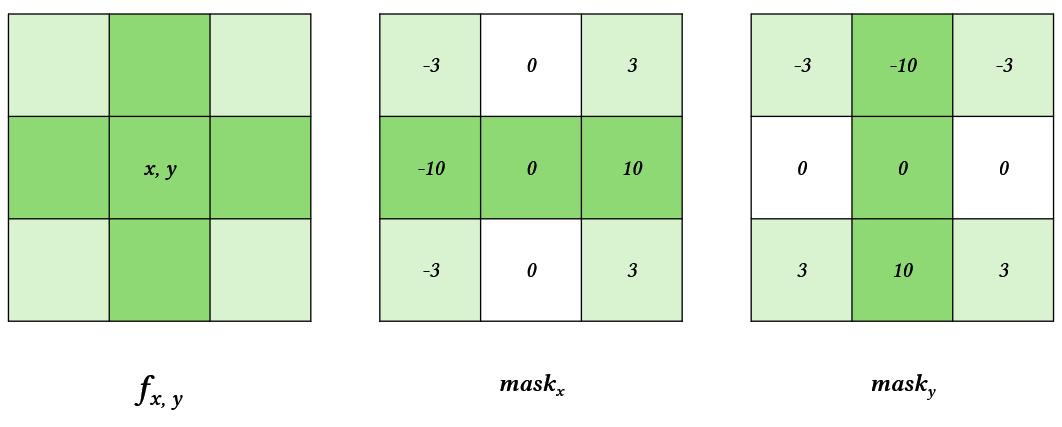

Scharr는 인접한 픽셀에 더 큰 가중치를 준다. 따라서 Sobel보다 변화에 더 민감하다.
theshold를 높게 설정했음에도 신발 얼룩까지 포함하는 모습을 보인다. 얼룩도 밝기 변화가 있는 영역이기 때문이다.
Scharr(img, dx, CV_32FC1, 1, 0);
Scharr(img, dy, CV_32FC1, 0, 1);
magnitude(dx, dy, mag_float);
mag_float.convertTo(mag, CV_8UC1);
int threshold = 250;
Mat edge = mag > threshold;
imshow("edge", edge);Canny edge detector
Canny는 단순한 마스크보다 더 정확한(tight) 테두리를 검출하기 위해 개발되었다.
- Gaussian Filter
- Gradient
- NMS: non-maximum suppression
- Double thresholding
- Hysteresis edge tracking
Gaussian Filter

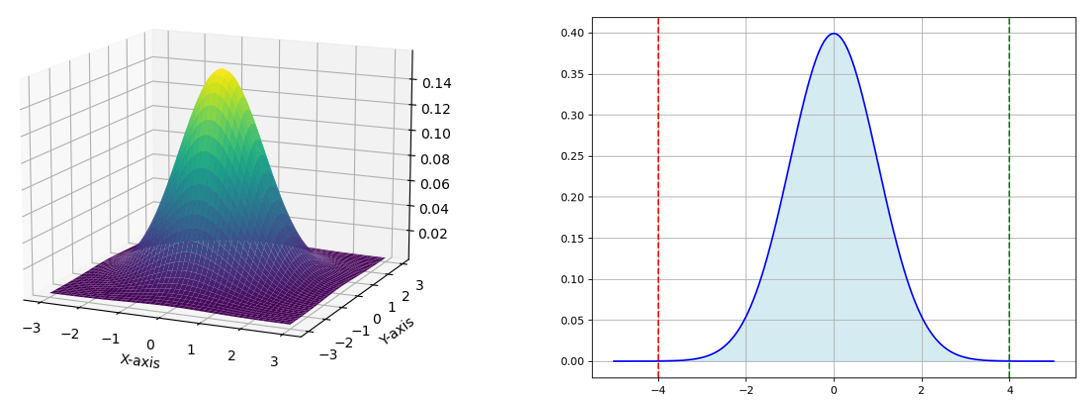

Gaussian Filter는 가우시안 정규분포를 활용해 노이즈를 제거하는 과정이다. 노이즈는 주변과 다른 형태를 띠는 값이기 때문에 미분을 수행했을 때 큰 값으로 나타날 수 있다. 따라서 노이즈의 영향을 줄이기 위해 필터를 사용한다. 평균이 0, 표준편차가 $\sigma$라고 할 때, 2차원 가우시안 분포는 아래와 같다.
$$G_{\sigma_x\sigma_y}(x,y)=\cfrac{1}{2\pi\sigma_x\sigma_y}e^{-(\cfrac{x^2}{2\sigma^2_x}+\cfrac{y^2}{2\sigma^2_y})}$$
가우시안 필터를 사용하면 중앙에 비교적 큰 값이 곱해지고, 주변은 작은 값이 곱해진다. 주변 상황을 약하게 반영하는 과정에서 비교적 완만한 값이 만들어진다. 따라서 부드러운 이미지를 만드는 블러 효과로 사용한다.
평균이 0이고 표준편차가 $\sigma$일 때, $[-4\sigma ,4\sigma]$ 사이에 99.99%의 값이 들어가 있기 때문에 마스크 크기는 $8\sigma +1$이나 그보다 작은 크기를 사용한다.

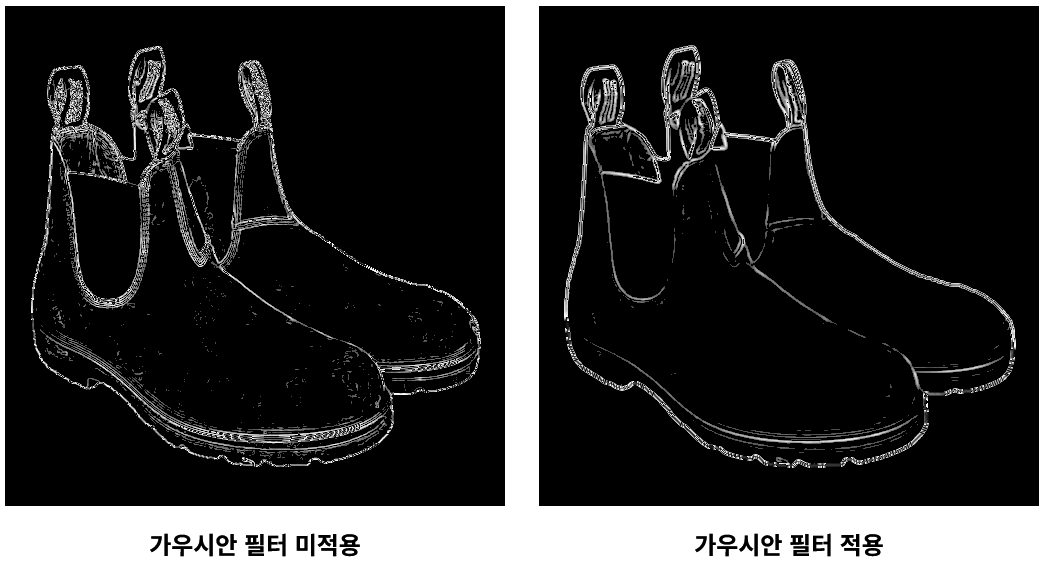

동일한 조건에서 5 x 5 가우시안 필터를 적용했을 때와 적용하지 않았을 때 검출된 경계의 모습이다. 신발 발등의 불규칙한 얼룩이 제거되었다.
Gradient
Sobel 마스크를 활용해 gradient를 계산한다. 하지만 앞서 소개한 L2 norm을 이용한 크기 계산은 과정이 복잡하다. 따라서 간단한 L1 norm을 사용해 단순하게 연산하다.
$$||\bigtriangledown f||\approx |f_x|+|f_y|$$
추가로 gradient 방향도 함께 계산한다. 계산된 방향은 4가지 방향[0, 45, 90, 135]으로 단순화할 수 있다. 각 픽셀이 사각형의 형태로 붙어 있기 때문이다.
NMS: Non-maximum suppression

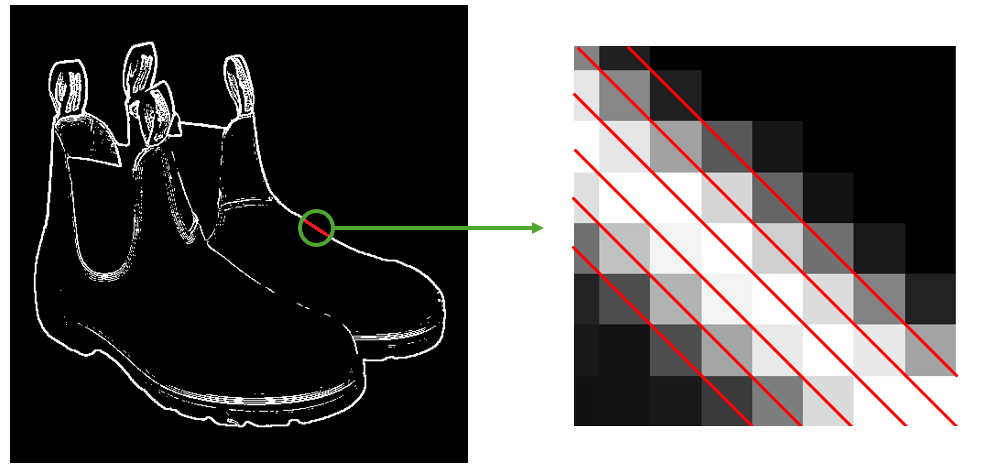

Sobel을 거친 gradient는 비슷한 지역에서 여러 경계를 만들기도 한다. 이 현상 때문에 일부 경계가 두껍게 나타난다.

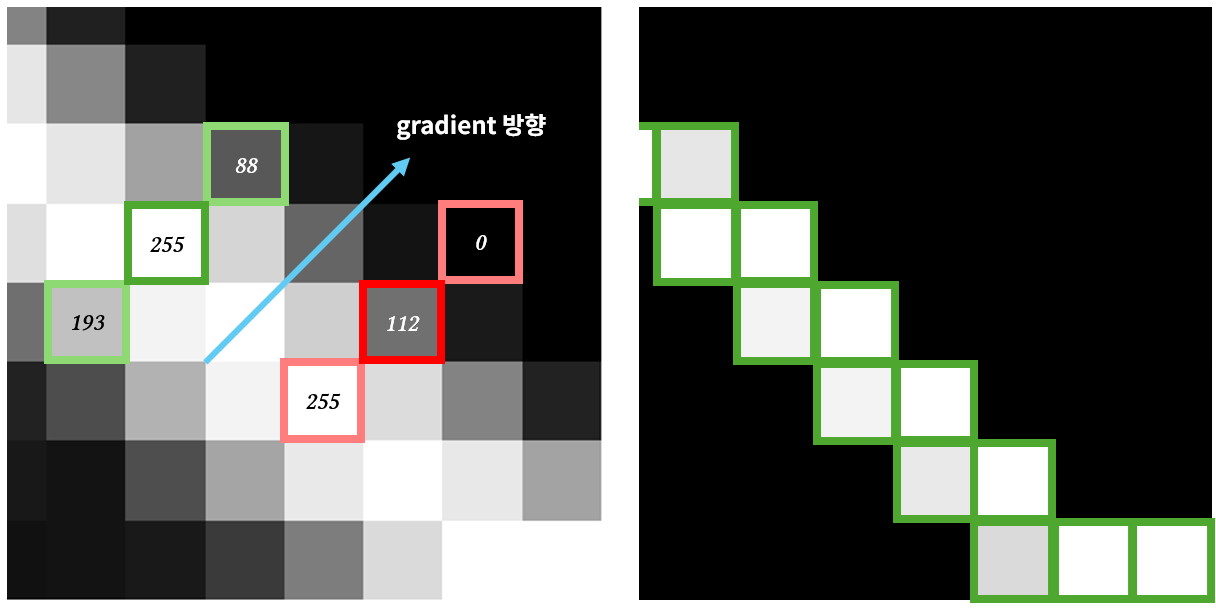

NMS: non-maximum suppression은 경계로 판단되는 픽셀 중 가장 확실한 픽셀만 선택한다. gradient 방향으로 인접한 두 픽셀을 비교한다. 그리고 가운데 픽셀이 가장 클 경우 경계로 사용하고, 그렇지 않을 경우 0으로 처리한다.
이 과정을 통해 겹쳐있는 경계 영역 중 정확한 경계를 가려낸다.
동일한 조건에서 NMS를 실행했을 때와 실행하지 않았을 때의 모습이다. 겹쳐있던 선이 제거되었다.
Double thresholding
Double thresholding는 임계값 2개를 이용해 경계를 판별한다. 높은 임계값을 $T_{high}$, 낮은 임계값을 $T_{low}$라고 하자.
- $||\bigtriangledown f|| \ge T_{high}$: 확실한 경계로 판별
- $ ||\bigtriangledown f|| \le T_{low}$: 경계가 아님
- $else$: edge tracking 진행
두 임계값 사이에 있는 픽셀은 추가 검사를 진행한다.
Hysteresis edge tracking

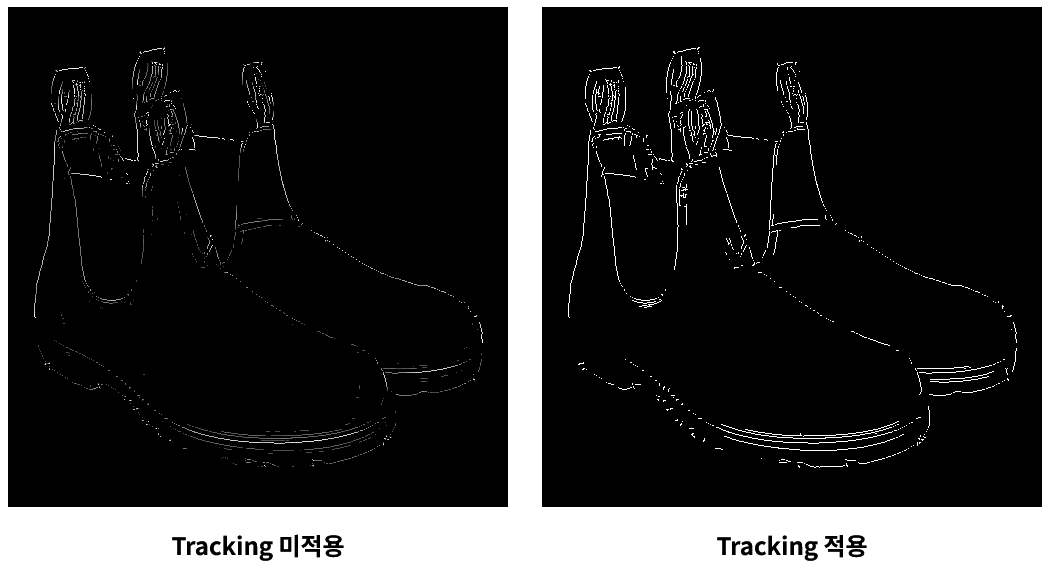

Hysteresis edge tracking은 확실한 경계를 넓혀가는 방식으로 경계를 추가한다.
확실하게 경계로 판별된 픽셀에 대해 주변 픽셀을 검사한다. 만약 주변 픽셀 중 $T_{high}$보다는 작지만, $T_{low}$보다 큰 값이 있다면 경계로 판별한다. 다시 말해, $T_{high}$와 $T_{low}$ 사이 값 중 $T_{high}$와 연결된 픽셀은 경계로 인정한다. 반면에 $T_{low}$와 연결된 사이 값은 경계로 인정하지 않는다. tracking을 통해 연결된 테두리를 추가로 찾을 수 있다.
정리

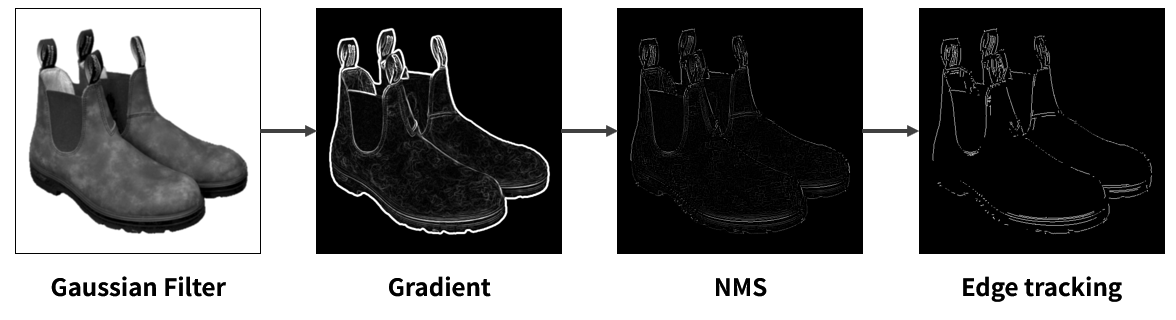

canny 알고리즘의 각 단계가 어떤 과정으로 진행되고, 적용했을 때와 적용하지 않을 때의 결과 차이를 알아보았다. 전체 과정을 정리하면 아래와 같다.
각 단계를 거친 이미지 행렬이다. OpenCV는 Canny 함수를 통해 이 복잡한 과정을 한 번에 처리할 수 있다.
Canny(img, dst, 100, 200);만약 구현 과정이 궁금하다면 Github(denev6/deep-learning-codes)를 참고하면 된다.
